Ülemine gaasi taaskasutamise turbiin üksuse moderniseerimist

1250m3 Blast ahju ülemine gaasi taastamise turbiini (TRT)

Auru tee optimeerimine tehniline skeem

Sisukord

1. TRT üksuse ülevaade

2. TRT üksuse praegune Toiminguanalüüs

3. Täpsem tehnoloogia ja disaini meetod optimeerimise ja ümberkujundamise TRT Flow Passage

4. TRT voolu käik optimeerimine tulemus

5. energia energiatõhususe ja elu analüüsi juhtimise Luuresüsteem kõrgahjugaasi turbiin

6. TRT vooluliikumise optimeerimine ja transformatsioon ning vastavus standardile

6,1.TRT Flow transformatsiooni järgige Standard

6,2.TRT voolu ümberkujundamine ja pakkumise ulatus

7. TRT transformatsiooni töövoog ja tsükkel

8. meetmed lehtede ja hüvitiste pikendamiseks

9. kvaliteedi tagamise ja tulemuslikkuse nõuetele vastavuse tagamine

10. müügijärgne teenindus

10,1.TRT transformatsiooni saidi teenus

10,2. pikaajaline TRT hooldusteenus

10,3. pikaajaline varuosade, näiteks labade tarnimine

11. asjakohane lisa

1. TRT üksuse ülevaade

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * (Edaspidi "* * * * * * teras")

TRT üksus projekteeris ja toodab XI ' an Shangu Power Co., Ltd., kasutades Mitsui ja Sulzer tehnoloogiat, mis on kasutusele võetud esimestel aastatel. Mudeli number on MPG 9.2-280.6/180. võrreldes kõige arenenum TRT tehnoloogia arenenud riikides, on endiselt suur lõhe tulemuslikkuse indeks kodumaiste TRT üksused, mis kajastub tõhusus voolu käik. Kodumaised üksused on endiselt vahemikus 65% ~ 75%, oluliselt madalamad kui rahvusvahelisel tasemel 84 ~ 92%. Seetõttu on vaja optimeerida TRT üksuste vooluläbivoolu töös.

Me imab kõige arenenum TRT turbiini voolu läbipääsu disaini tehnoloogia Saksamaalt ja Jaapanist ja rakendab seda TRT üksused praegu kasutusel Hiinas, mis võib oluliselt parandada TRT tõhusust, st olemasoleva gaasivoolu kiiruse, rõhu, temperatuuri ja koostise parameetrite alusel, suureneb üksuse võimsus 10% ~ 20%, luues rohkem majanduslikku kasu ning aidates kaasa energia säilitamisele ja heite vähendamisele.

Tabel 1 TRT originaal disain parameetrid

2. TRT üksuse praegune Toiminguanalüüs

Varasemate toimingukirjete kohaselt on üksuse tegevuse analüüs kindlal päeval (nagu näidatud joonisel 1) näitab, et sisselaskevoo kõikumise korral on seadme tegelik efektiivusväärtus vahemikus 60-75%.

Joonis 1 TRT-üksuse tegevuse olek kindlal päeval (tõhusus ja sisselaske voolukiirus)

Joonis 2 TRT üksuse toimingu oleku kirje kindlal päeval

Vooluvõimsuse analüüs seda tüüpi üksuse tööpunktis on järgmine:

Joonis 3 Mach numbri jaotus seda tüüpi ühikut enne voolukiiruse muutmist

Joonis 4 seda tüüpi üksuse kiiruse jaotus enne voolukiiruse muutmist

Kolme-mõõtmelise CFD vooluvälja analüüsi kaudu võib näha, et seda tüüpi üksuse staatiliste terade aerodünaamiline konstruktsioon on suhteliselt tagurpidi ja õhuvoolu levitamisel on palju probleeme: ebamõistlik kiirus ja nurga jaotus, eraldatud vool ja tagurpidi profiil. Nagu joonisel 4 näidatud, erineb teise etapi rootori tera stagnatsiooni punkt juhtivatest servast ja asub rõhu esiotsas. On ilmne mõju nurga kaotus. Imemispinna kiire piirkond suurendab voolukadu. On ilmne voolu eraldamise nähtused esimese ja teise etapi rootori imitoru imipinnad, mille tulemuseks on Vortex kadu ja ebastabiilne sisemine vooluhulk. Kõik need on põhjustanud vähese voolu tõhususe ja voolu läbipääsu tuleb optimeerida.

3. Täpsem tehnoloogia ja disaini meetod optimeerimine ja rekonstrueerimine TRT Flow Passage

4. TRT voolu käik optimeerimine tulemused

Voo optimeerimise kujundus järgib eespool nimetatud analüüsi-ja kujundusprotsessi. Esiteks, makro (Ühemõõtmelise, kahemõõtmeline) ja mikro (kolmemõõtmelise CFD) arvutamine ja hindamine teostatakse praeguse üksuse praeguse üksuse disain aerodünaamiliste probleemide analüüsimiseks. Siis koos arenenud reaktiivne turbiin aerodünaamiline disain kontseptsioon, voolu tee paigutus (Ühemõõtmelise), Vortex kontrolli voolu muster (kahemõõtmeline), tera kuju ja etapi sobitamine on järk-järgult süvenenud ja optimeeritud, ja lõpuks luuakse usaldusväärne aerodünaamiline disain kava.

Joonis 5 originaal meridiaanide voolu konstruktsioon

● Meridiaani kanali kõrgus ja nurga kujundus;

-Optimeerida aksiaalkiiruse jaotus; -Parim tera proportsioonid; -Vähendada lõhe kadu;

● Tera reasammu optimeerimine:

-Vähendada sekundaarse voolu kadu ja ärkama kadu;

● Radial Vortex Control ümberkujundus;

-Vähendada sekundaarse voolu kadu; -Vähendada rünnaku nurk; -Heitgaasi nurga optimeerimine;

Joonis 6 meridiaani tasapinna voolu projekteerimine ja tera paigutus pärast Ühemõõtmelise ja kahemõõtmelise disaini optimeerimist

Ühemõõtmelise ja kahemõõtmelise disaini kaudu on võimalik saada mõistlikum meridiaani läbivoolu konstruktsioon, mis muudab õhuvoolu jaotuse ühtlaseks ning entekiini rippjaotuse kõikidel tasanditel ja reaktsioonikiiruse seadmine on mõistlik. Aerodünaamikat mõjutavad tera proportsioonid, suhteline pigi ja muud olulised geomeetrilised parameetrid on parimas intervallis. Kombineerides täiustatud profiili ja Vortex Control tehnoloogia, enamik probleeme originaal aerodünaamiline disain saab ületada.

Eespool kirjeldatud optimeerimismeetodite ja meetodite abil saadi järgmised kolmemõõtmelised voo väljavoolu tulemused samade sisselaskeparameetrite alusel

Joonis 7 Mach numbri jaotus pärast voolu optimeerimine üksuste sama tüüpi

Nagu võib näha ülaltoodud joonisel, mõju nurga kaotus on ilmselt vähendatud pärast optimeerimist ja stagnatsiooni punkti positsiooni nihe on parandatud. Ei ole enam voolu eraldamine rootori terad ja voolu jaotus teise etapi staatori labad on ka paranenud. Üldiselt, optimeeritud disain muudab voolu välja jaotus ühtlasemate ja mõistlik nii aksiaal-ja radiaalsuunas, vähendab vedeliku eraldamine, sekundaarse voolu kadu, pingutuse nurga kadu ja heitgaasi kadu, ja parandab oluliselt üldist efektiivsust.

Optimeeritud kaheastmelise tera on projekteeritud puhta reaktsiooni tüüp, ja sobitamine koormuskoefitsient ja reaktsiooni kraad on lähedal ideaalne väärtus, mis oluliselt vähendab järelejäänud kiiruse kadu ja parandab tõhusust heitgaasi hajuti.

Joonis 8 kiiruse jaotus pärast voolu optimeerimine üksuste sama tüüpi

Tabel 3 TRT voolu optimeerimine tulemused

See võib näha eespool, et pärast optimeerimist, sisemine tõhusus vooluläbivus ulatub 86,0%, suurenenud rohkem kui 10%. Samade sisselaske tingimustes (voolukiirus, rõhk, temperatuur, koostis jne), ühiku väljund suureneb 892kW; võrreldes selle projektväärtusega 7230kW. vastavalt tööstusliku keskmise elektrihinna 0,65 Yuan kohta kilovatt-tunni ja iga-aastane kasutamine 8000h tundi, iga-aastane võimsuse kasv on 7 316 000 kilovatt-tundi ja võimsuse genereerimise kasu on 4 638 000 Yuan.

TRT-üksuse toimivus muutuva töötamise tingimustes (osaline koormus ja tippkoormus) on märgatavalt paranenud ja efektiivsuse kõver on suhteliselt lame võrreldes originaaliga laiemal muutuva koormuse vahemikus, nii et TRT üksus tervikuna on optimaalses suure tõhususega operatsioonis.

TRT-terade eluiga pikeneb, pikenduse perioodide intervall pikeneb ja ümbermõõte töökoormus väheneb.

Probleemid suur tera vibratsioon, kõrge tõukejõu plaatide temperatuur ja samasuguse üksuse on lahendatud, ja ohutuse ja kasutatavus seade on paranenud.

5. intelligentse ahju turbiin-line energiatõhususe ja elukvaliteedi analüüsi arukas juhtimissüsteem

See lahendus sisaldab ka komplekt "intelligentne süsteem on-line energiatõhusus ja elu juhtimine kõrgahjugaasi turbiini" (TELM + süsteem). See süsteem ei suuda mitte ainult analüüsida energiatõhususe indeksit gaasiturbiin on-line ja reaalajas, vaid ka luua suur hulk andmeid toimimiseks. läbi intelligentne algoritm süsteemi ja oma ekspert süsteemi, operatsiooni optimeerimise soovitusi antakse, et võimaldada üksusel tegutseda suurema efektiivsuse punkt valdkonnas. Kuid tera tolmu kogunemine ja tera erosioon puudub tüüp, läbi sisseehitatud intelligentne ennustus moodul, aste tera tolmu kogunemist ja tera puudub tüüp on antud tehisintellekti, pakkudes teaduslikku otsustusalust võtta vastavaid meetmeid.

Süsteemil on masinõppe võime. Mis akumuleerumine operatsiooni andmed, energiatõhususe analüüs ja elu ennustus aruanded automaatselt genereeritud süsteem muutub täpsemaks, mis hõlbustab oluliselt toimimist ja hooldust, muudab plahvatuse ahju gaasi turbiini tõhusam ja tervislik, parandab operatsiooni kiirust ja vähendab planeerimata seisakuaega.

6. TRT Flow Passage optimeerimine transformatsiooni ulatus ja vastavus Standard

6.1 TRT voolu ümberkujundamine pärast standardeid

GBT 28246-2012 "Blast ahju gaasi energia taastamise turbiin laiendaja"

GBT 26137-2010 "Thermal tulemuslikkuse test Blast ahju gaasi energia taastamise turbiin laiendaja"

JB/T4365 "määrimine, pitseerimine ja reguleerimine õli süsteem"

JB/T9631 "auruturbiini Raudvalandite tehnilised tingimused"

JB/T9637 "turbiini komplekti tehnilised tingimused"

GB/T7064 "turbiini tüüpi sünkroonsete mootorite tehnilised nõuded"

GB6222 "riiklikud Gaasiohutuse määrused"

YBJ207 "metallurgiliste masinate ja seadmete Paigaldustehnika ehitus-ja Vastuvõtukood" hüdraulilised, pneumaatilised ja Määrdesüsteemid.

Eespool nimetatud töö peab rakendama uusimaid riiklikke standardeid, riiklikke tehnilisi standardeid ja tööstusharu standardeid.

6.2 TRT voolu ümberkujundamine ja pakkumise ulatus

Vastavalt kasutaja TRT üksuse mudel ja tegelik olukord, sest see võeti kasutusele, optimeerimine ja ümberkujundamine vooluga on järgmised:

a). Asendage kõik kahe etapi staatilised terad;

Stator tera disain teeb multi-vooru arvutamine eriti sisselaskeääre R, mis kohandab laia variatsiooni valikut sisselaskeava nurga rünnaku ja tagab suure efektiivsuse erinevates töötingimustes lai valik enne ja pärast disaini punkti.

b). Vahetage kandesilindrit;

Ballooni kandev materjal on QT400-15A ja keskpositsiooni saab reguleerida struktuuriliselt, et teha kindlaks tootmisvead ja tagada kokkusattumus korpuse keskkoha ja rootori keskme vahel, tagades seega labade ja silindriseina vahel väikese ja ühtlase kliirensi ning parandades usaldusväärsust ja efektiivsust.

c). Asendage kõik kahe etapi liikuvad terad;

Tera on suurepärane aerodünaamiline jõudlus, ja on omadused ilma tolmu kogunemine ja ei ummistus. Konstruktsioon on tagatud tugevuse ja vibratsiooni nõuete täitmiseks. Rootori tera on valmistatud kõrge tugevusega, kõrge temperatuuriga vastupidav roostevaba teras. Tenon võtab vastu Fir-puu tüüp kõrge tugevus, et tagada väsimus eluiga tera. Kõiki liikuvaid labasid katsetatakse sageduse järgi ja registreeritakse hoolduse ajal viitena.

d). Vahetage rootor (peavõll);

Peamine võll võtab suure tugevusega legeeritud terasest 25CrNiMoV lahutamatu sepistamine tagada, et kristallfaasi struktuur, füüsikalised ja mehaanilised omadused materjali täielikult täita nõudeid TRT operatsioon, ja rootor on läbinud dünaamilise tasakaalu test.

e). Liikuvate ja staatiliste labade pitseerimine;

Arvutitarkvara kasutatakse, et simuleerida töökeskkonna, rangelt arvutada tüve ja nihke tera igas nõutavast olekus, optimeerida otsa kliirens ja root kliirens, vähendada õhulekke kadu ja parandada voolu efektiivsust.

MPG 9.2-280.6/180 TRT üksuse Flow optimeerimine transformatsiooni pakkumise ulatus

7. TRT transformatsiooni töövoog ja tsükkel

Täitke kõik muudatused 6 kuu jooksul pärast TRT optimeerimise Muutmislepingu allkirjastamist kasutajaga ning kohapealne muutmine ja paigaldamine, mis tegelikult mõjutab TRT-i tööd, ei tohi tavaliselt ületada 10 päeva.

8. tera eluea pikendamise meetmed ja eelised

TRT üksuse kasutajatele kõrge tolmu sisu ja lühike tera eluiga, täiendamine tera materjali (17-4PH) ja pihustamine keraamiline kate pinnal võib oluliselt pikendada tera eluiga (rohkem kui kahekordistada eluiga), pikendada hoolduse tsükli intervalli ja vähendada hooldus töökoormust.

17-4PH materjal (0cr17ni4cu4nb) on sademed tugevdatud martensiitmuutuse roostevabast terasest, mis koosneb vask ja niobium/columbium, mis on kõrge tugevus, kõvadus ja hea korrosioonikindlus. Pärast kuumtöötlemist on toote mehaanilised omadused täiuslikum, tõmbetugevus on sama suur kui 890 ~ 1030 N/mm2, tootel on hea korrosioonikindlus happele või soosile ja jõudlus on parem kui 2Cr13.

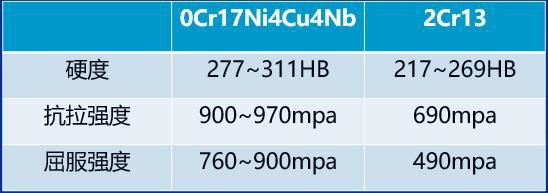

Tabel 3 labade materjaliomaduste võrdlus 17-4PH/2Cr13

TRT-ühikuterade spetsiaalse töökeskkonna kohaselt parandati pihustamise protsessi adaptiivselt ning TRT-labade pinna korrosioonikatse viidi läbi plasma pihustamise keraamiline tehnoloogia. Plasma pihustamine on protsess, milles sulanud materjali sulatatakse kõrge temperatuuriga plasma ja seejärel sulatatakse sulanud materjali osakesed suure kiirusega gaasi abil, et moodustada kate. Keraamilise katte paksus on 0,35 mm. Tuginedes hea pneumaatilise voolu tõhususe ja tera tugevus, see on ka suurepärane termilise löögikindlus ja koorimise vastupanu. Katte pinna karedus on madal. Töödeldud keraamika pinna karedus võib ulatuda 0,7 μm, mis on väga sile. Kui kasutatakse kombinatsioonis skaala inhibiitoriga, tera eluea pikendamine mõju on ilmne. Praktika paljud TRT kasutajad tõestab, et TRT terad selle protsessi on hea kulumiskindlus ja korrosioonikindlus.

Pärast 7-kuulist operatsiooni

Seadme tera materjali täiendatakse 7 kuuks (kaetud)

Eespool nimetatud pikendustehnoloogia vastuvõtmisega eeldatakse, et tera hoidmisperiood laieneb 1,5-2 korda esialgsest elust, vähendades seega hoolduse sagedust, säästes hoolduskulusid ja vähendades sulgemise energiasäästu eeliseid.

9. kvaliteedi tagamise ja tulemuslikkuse Standardkindlus

Veenduge, et katlagaasi turbiin (TRT) läbivoolu optimeerimise ja muundamise tehnoloogia on arenenud, ohutu ja usaldusväärne ning sarnane rakenduse toimivus;

Tagada tarnitud osade kvaliteet, teha vajalikud kontrollid ja katsed kõikidel osadel enne tarnimist ning tagada, et kogu konstruktsioon ja tootmine vastavad asjakohaste eeskirjade nõuetele; Kasutatud materjalid on kõik kvalifitseeritud materjalid ja võivad pakkuda vastavaid materjali kvaliteedi sertifitseerimisdokumente;

Pärast paigaldamist ja silumist jõuavad tarnitud osad standardi kohaselt nõutava ohutuse ja usaldusväärsusega ning vastavad läbivoolu muundamise jõudluse sihtväärtusele:

Pärast TRT voolu optimeerimist ja ümberkujundamist, vastavalt mõlema osapoole kokkulepitud tulemuslikkuse hindamise kontuuri tingimustele, on lepingus sätestatud töötingimuse parameetrite kohaselt tagatud TRT võimsuse suurendamine üle 892 kW.

10 müügijärgne teenus

10,1 TRT modernisfit saidi teenus

Pakkuda kasutajatele tõhusat ja kvaliteetset müügijärgne teenus, määrata kvalifitseeritud ja kogenud teenusehaldurid, regulaarselt aru rakendamise edenemise renoveerimisprojekti, pakkuda vajalikke osi renoveerimiseks vastavalt kokkuleppele, ja korraldada professionaalne kohapeal tehnilise teenistuse personal/meeskonnad vastutavad kohapeal paigaldamise, kasutuselevõtu ja muude tehnilise teenistuse projekte. Pärast seda, kui uuendatud seade on tellitud ja hinnatud graafikus, pakub see tasuta tehnilisi teenuseid üheaastase garantiiperioodi jooksul.

10,2 pikaajaline TRT hooldusteenus

Turbiininseneridest ja professionaalidest koosnev Hooldusmeeskond osutab tavaliselt hooldusteenuseid, sealhulgas:

Avage silindri puhastamiseks rootor; Liikuvad terad remontida või asendada; Rootori Rummu kulunud osade remont; Asendage kõik võlli tihendustükid; Töölehe remont,

Peamine võlli tööleht, tõukejõu plaat ja tera juur Groove tuleb värvi viga avastamise.

Rooste eemaldamine, deformatsiooni kontrollimine ja kandesilindri kulunud osade remont;

Fikseeritud tera remont või asendamine, fikseeritud tera laagrid ja muud tarvikud asendamine;

Pärast rootori remontida, Kiire dünaamiline tasakaal toimub kiirusega 3000 r/min.

Kontrollige liikumis-ja staatiliste terade vahelist kliirensit;

Silinder laager tihendusriba ja positsioneerimispin vaja välja paigaldamiseks;

TRT teenuse nõutav teiste klientide

10,3 pikaajaline varuosade, näiteks labade tarnimine

See on võimeline tera tootmine ja tootmine, ja on tera varuosade ladu. Tavalised terad võivad rahuldada klientide kiireloomulisi vajadusi.

11. asjakohased lisad

Peamiste töötlemis-ja tootmisettevõtete loetelu

Numbriline juhtseadme tööriistagrupp
Laservooderduse süsteem
Stellite keevitamine/kõrge sageduse Värisevussüsteem
Rootori paigaldus-ja hooldusseade
Abrasive vöö lihvimine ja poleerimine masin rühm

Peamiste testimisseadmete Tabeliloend

Koordinaatide mõõteseade	50x projektor
Tööriista mõõtevahend	Karedus mõõtevahend
Magnetiline osakeste viga detektor	Brinelli kõvadus Tester

11.1 klientide loend

Peamise turbiini tarnija

Shaanxi blower (rühm) Co., Ltd.

Chengdu Engine (rühm) Co., Ltd.

Nanjing Turbine Motor (rühm) Co., Ltd.

Harbin Steam Turbine Factory Co., Ltd.

Dongfang Steam turbiinmootoriga Co., Ltd

Pekingi põhjaosa raskeveokite veoauto mootor Co., Ltd.

......

Lõpeta klient

Hebei Iron ja Steel Co., Ltd.

Shandong raud ja terasest grupp Co., Ltd.

Jiangsu Shagang Group Co., Ltd.

Lianfeng Steel (Zhangjiagang) Co., Ltd.

Changzhou Zhongtian Steel Group Co., Ltd.

Gansu Jiugang grupi ettevõte

Hiina Datang Group Corporation

Hiina ressursid elektriline võimsus Holding Co., Ltd.

......

11,2 kogemus

Demonteerimine ja remont 6 # rootori laager terasest Zhongtian Steel

Remont No .10 Rotor Zhongtian raud ja terasest firma demonteerimine ja kokkupanek laager terasest

Zhongtian Steel ' s 7 # BPRT rootori Dismantles ja asendab labad, remont rootor laager silindri

Shagang grupp Huasheng rauatootmismenetlused 2 # TRT rootori demonteerimine ja asendamine täiskomplekt dünaamiline ja staatilised terad, rootor laager silindri nääre laser fassaadi

Shagang grupp Huasheng Rauad 7 # TRT rootori demonteerimine ja asendamine täis dünaamiline ja staatilised terad

CSIC-i libiseva Õlipumba auru turbiini tootmine, montaaž ja kasutuselevõtt

Tangshan Ruifeng terasest MPG 9.7 BPRT rootori laager silindri demonteerimine ja remont

Rotor assamblee Shagang esimene Coking 18MW tööstuslik auru turbiini

Shandong Huantai Thermoelectric 25MW kõrge temperatuur ja kõrge rõhu auru turbiin rootori demonteerimine ja montaaži tera

Lahtivõtmine ja remont TRT rootor in Jinan Steel 3200 kõrgahju

Muutus ja kokkupanek viimase etapi rootori Changqiang Steel turbiini

Jiuquan Steel 3 # TRT rootori demonteerida ja asendada terad

"MAN turbiini" TRT rootori ja Monxi terase Diskoost-ja Kogumislabade kaardistamine ja valmistamine

Optimeerivat madala rõhu rootori Datang Baoding Thermoelectric 8 # 9 # 125MW auru turbiini

Optimeerimine jining Jinwei 50MW kombineeritud tsükkel auru turbiini

Optimeerimine 50MW kombineeritud tsükli auru turbiini Beian soojuselektrijaama

100 MW auru turbiini rekonstrueerimine Hulinhe elektrijaam

Optimeerimine 25MW auru turbiin rootori tera Lianfeng Steel

Optimeerimine 3 # BPRT rootori tera Lianfeng Steel

Optimeerimine 6 # TRT rootori Blade Lianfeng raud ja terasest ettevõte

Optimeerimine 4 # BPRT rootori tera Lianfeng Steel

Optimeerimine 7 # TRT rootori Blade Lianfeng raud ja terasest ettevõte

11,3 seotud fotod
